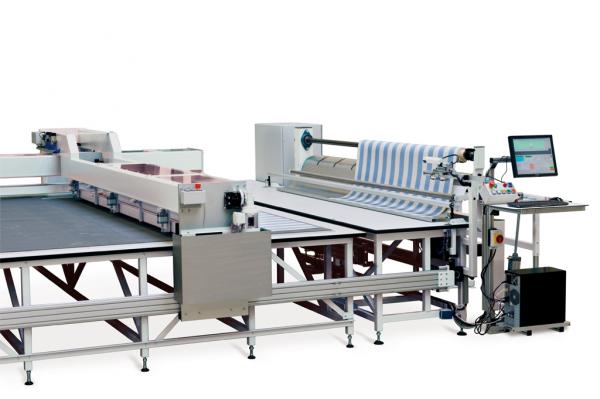

Der CNC-gesteuerte Ultraschall-Schneidetisch DXB verwendet zwei unabhängige Schneidachsen zum Schneiden rechteckiger Formen wie Jalousien, Rollos und Siebe. Jede Schneidachse ist mit einem doppelten Schneidsystem und einem doppelseitigen Spannsystem ausgestattet, um den Stoff während des Schneidens zu halten. Das Schneidsystem kann zwei Schneidsysteme gleichzeitig halten. Es ist möglich, Ultraschallschneider (mit unterschiedlichen Schnittwinkeln), ein rundes Rasiermesser oder ein Quetschmesser auszuwählen. Das Schneiden erfolgt auf einer gehärteten Glasscheibe mit einer Größe von maximal 3,2 x 6 m.
Der DXB-Schneidetisch kann mit einem vollautomatischen Rollenlagersystem geliefert werden, das über ein Lade- und Abwickelsystem verfügt und eine Optimierungssoftware verwendet. Mit dieser Software kann die Maschine mehrere Jobs kombinieren, indem sie Verschachtelungsfunktionen verwendet, um die Fabric-Nutzung zu optimieren. Die Software wird an die Produktionsanforderungen der Kunden angepasst. Danach kann das System automatisch eine vollständige Auftragswarteschlange erstellen (dies kann eine Ganztagesproduktion sein).
Optional mit Abwickelhalterung mit Inspektionsbereich einschließlich Hintergrundbeleuchtung und Zeigersystem zur Feststellung von Fehlern in X- und Y-Richtung erhältlich. Ein spezielles Softwarepaket ermöglicht es dem Bediener, den Schnittplan unter Berücksichtigung der Mängel neu zu optimieren. Der Bediener muss lediglich die geschnittenen Paneele entfernen. Die Software verfügt auch über Restnutzungsfunktionen, die den Ausschuss noch weiter minimieren.
Verwendet in: Rollos , Schalttafeln , Bildschirmen , Musterbüchern und technischen Stoffen .
Hauptmerkmale:
Schnittmaße maximal 500x650 cm
Stabiler Stahlrahmen mit strapazierfähiger Tischplatte und Luftkissensystem zur Unterstützung und Bewegung der Glasscheibe
Zwei Schneidachsen mit präzisen Führungen und Doppelspannsystem
Universelle Werkzeughalterungen (zwei pro Schneidachse) für Ultraschallschneider (unterschiedliche Schnittwinkel möglich), Pizzamesser oder Quetschmesser
Datenbank mit Stoffdaten zur Auswahl von Schneidwerkzeugen, Schnittgeschwindigkeiten, Versatzwerten usw.
PC-Software zur Berechnung von Jalousie- und Panelgrößen, Optimierung der Stoffnutzung (Verschachtelung und Restspeicherung) und grafische Benutzeroberfläche mit Touchscreen
Auftragserfassung mit Barcode oder über LAN und / oder Datenbanksystem
Optionales automatisches Abwickel- und Stoffziehsystem zum automatischen Laden und Wechseln von Rollen mit einem Stoffrollen-Lagersystem
Optionales vollautomatisches Rollenspeichersystem (bis zu 800 Rollen)
Die Maschinenabmessungen hängen von den Schnittabmessungen und -optionen ab
Stromversorgung 208/230 / 400V, 50 / 60Hz, 6 bar Luftversorgung
